Medizinische Geräte wie EEG, EKG und EMG werden durch magnetische Wechselfelder gestört. Somit muss beispielsweise in Krankenhäuser sichergestellt werden, dass in Bereichen wo solche Geräte eingesetzt werden die geforderten Grenzwerte nicht überschritten werden.
Vor Beginn des Baus des Krankenhaus Nord, Wien, wurden Simulationen und Messungen zur Feststellung der Stärke der magnetischen Felder am Standort des neuen Krankenhauses durchgeführt. Dies insbesondere deshalb, weil sich drei Bahnlinien und ein Unterwerk der ÖBB in unmittelbarer Nähe des Krankenhauses befinden. Die Studien und Messungen ergaben, dass die Werte für den Betrieb von medizinischen Geräten wie EEG, EKG und EMG gemäss der ÖVE/ÖNORM E 8007 „Starkstromanlagen in Krankenhäusern und medizinischen genutzten Räumen“ überschritten werden.
Grenzwerte in der Norm ÖVE/ÖNORM E8007
Vorläufige Messungen in ausgewählten Räumen während der Bauphase haben Spitzenwerte der magnetischen Flussdichte B von 2 μT für externe 16,7 Hz-Magnetfelder und B = 300 nT für 50 Hz- Magnetfelder ergeben.
Somit war davon auszugehen, dass Beeinflussungen von elektromedizinischen Messeinrichtungen zu erwarten waren. Als Massnahme zur Reduktion der magnetischen Felder in jenen Räumen, in denen intensivmedizinische Untersuchungen vorgesehen sind bzw. dort, wo empfindliche medizinelektronische Geräte eingesetzt werden sollen, wurde eine abschirmende, flächige Kapselung vorgesehen. Insgesamt waren davon über 60 kritische Räume mit einer Abschirmfläche von über 13‘000m2 betroffen.

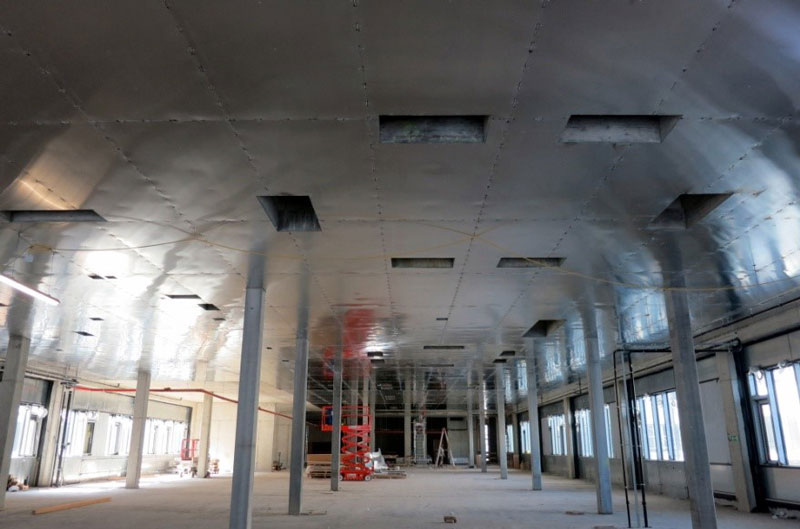

Für die flächige Kapselung wurde das Systron PowerShield® Raumabschirmsystem gewählt. Dieses basiert auf einer Kombination aus Mumetall und Aluminium und wurde in einer Studie einer Technischen Universität als das am besten geeignete System für die Begrenzung der magnetischen Felder im Krankenhaus bezeichnet. Systron PowerShield® Raumabschirmsystem Elemente werden auf Böden, an Wänden und auf Decken montiert. Zum Abschluss werden die Bleche miteinander verschweisst. Das auf Mumetall basierende System ist leicht, korrosionsfest, besitzt eine hohe Schirmwirkung und erfüllt somit die hohen Anforderungen für medizinisch genutzte Räume.
Nach Abschluss der Abschirmarbeiten wurden zum Nachweis der Wirkung Messungen in den geschirmten Räumen durchgeführt. Der vorgegebene Schirmfaktor in der Höhe von 2-5 konnte einwandfrei bestätigt werden.
Insgesamt wurden im Krankenhaus Nord mit dem Systron PowerShield® Raumabschirmsystem über 60 Räume in welchen EEG, EKG, EMG und andere empfindliche medizinische Geräte betrieben werden wirkungsvoll vor den niederfrequenten Magnetfeldern der Bahn geschützt. Mit den Massnahmen werden insbesondere 16.7 Hz, jedoch auch 50 Hz Felder auf unkritische Werte reduziert.
